ÂM THANH HỘI TRƯỜNG - SƠ ĐỒ KẾT NỐI CHUẨN ĐÚNG KỸ THUẬT

Một dàn âm thanh chuyên nghiệp cho ra chất âm tuyệt vời khi có đầy đủ các thiết bị và khi bạn biết được sơ đồ kết nối dàn âm thanh hội trường để điều chỉnh. Nếu bạn chưa biết, thì đừng quá lo lắng. Minh Trí Audiopro sẽ giúp bạn biết được cách kết nối sao cho đúng chuẩn, hãy cùng theo dõi nhé !

Nguyên lí cơ bản trong cách kết nối dàn âm thanh hội trường

• Từ crossover, tín hiệu chia làm 2, Hi được đưa vào ampli của loa full-range. Nếu hệ thống dùng nhiều way thì cũng đấu ampli như vậy.

• Ngã ra Low thì lấy 1 channel của compressor và nối xuống sub bass ampli. Bạn muốn loa sub chạy stereo thì dùng cả 2 chanels của compressor.

• Ở trên mixer, bạn lấy tín hiệu từ ngã aux out đưa vào 1 EQ đơn và dùng ampli monitor làm công suất cho các loa monitor trên SK. Nếu dùng 2 hệ thống monitor, ca sĩ và ban nhạc riêng, bạn dùng thêm một đường aux 2 nữa, cũng qua EQ và ampli như aux 1.

• 2 effect thì dùng đường aux send và aux return của 2 aux kế tiếp 3 và 4. Noise- gate thì dùng đường insert phone jack ¼” ( jack 6ly ) của mỗi input chnl của mixer. Thiết bị này chuyên dùng để chỉnh sửa tiếng trống jazz cho rõ tiếng, gọn gàng.

• và xuất ra bằng 2 ngã main out (stereo out) xuống Equalizer, 2 cái đơn hoặc 1 cái đôi.

• Sau khi rời EQ, tín hiệu nhập thẳng vào crossover ( các loại effect khác, nếu có, cũng mắc rẽ nối tiếp ở đây, trước khi vào crossover).

Sơ đồ kết nối dàn âm thanh

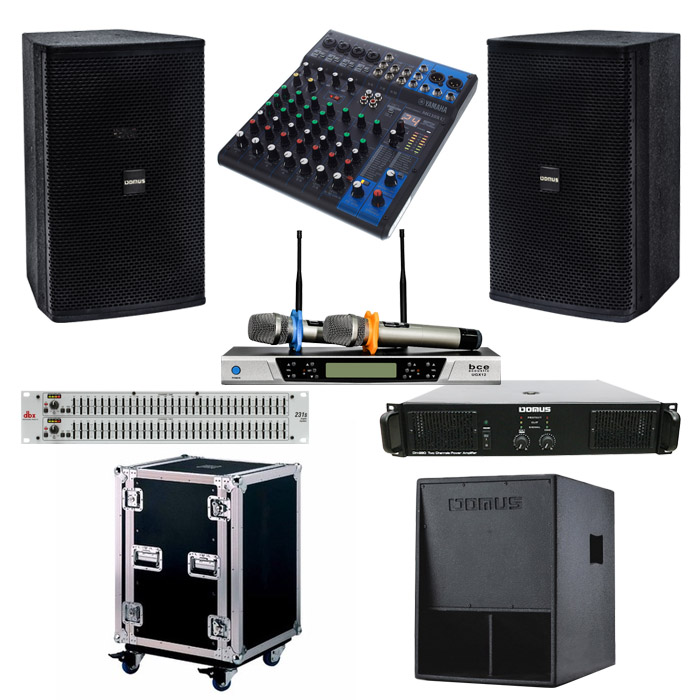

Trong một dàn âm thanh  bất kỳ, các thiết bị được chia là 3 phần: thiết bị đầu vào, thiết bị xử lý trung tâm và thiết bị đầu ra. Khi thiết lập hệ thống âm thanh hội trường, bạn sẽ kết nối thiết bị đầu vào với các thiết bị đầu ra thông qua các thiết bị xử lý trung tâm.Tuy nhiên, nói vậy thì quá đơn giản nhưng thực tế. Mỗi thành phần sẽ có nhiều thiết bị khác nhau. Việc kết nối cần phải thực hiện theo thứ tự. Bạn cần nắm chắc sơ đồ kết nối sau:

 Source (Nguồn vào): Source chính là nguồn âm, là những thiết bị đầu vào. như:

• Các loại Microphone: để bàn, micro cầm tay, micro cài áo…

• Các loại nhạc cụ: Organ, Piano, Drum…

• Hoặc các thiết bị audio khác như đầu đĩa, điện thoại thông minh, máy tính bẳng, laptop…

Trong đó, microphone là thiết bị không thể thiếu trong dàn âm thanh lớn. Micro có nhiệm vụ chuyển đổi dao động sóng âm thành dao động điện từ. Đây là thiết bị trung gian giữa nguồn âm (ca sĩ, diễn thuyết, những người nói, nhạc cụ…) với khán thính giả.

 Loa: Loa chính là bộ phận đầu ra của dàn âm thanh hội trường hay .Loa được kết nối với bộ phận trung tâm và đặc biệt là Amply thông qua hai chuẩn là AV hoặc HDMI.

Xử lí trung tâm: Đây là các thiết bị trung tâm, có tác dụng xử lý, hiệu chỉnh tín hiệu âm thanh để khi âm thanh đi ra khỏi thiết bị đầu ra hay nhất, đảm bảo đáp ứng được yêu cầu của người sử dụng.

Đối với một vài dàn âm thanh nhỏ như âm thanh gia đình có thể sẽ không có mixer, processoer mà chỉ có Amply. Lúc này, bạn chỉ cần kết nối thiết bị đầu vào trực tiếp với amply rồi kết nối amply đến  thiết bị đầu ra.

• Amplifier – Tăng âm : Trong một dàn âm thanh thì không thể thiếu amply. Nó đóng vai trò khuếch đại tín hiệu nhận được từ nguồn âm, chuyển tới loa và phát ra ngoài.

• Mixer – bàn điều chỉnh âm thanh là thiết bị âm thanh quen thuộc không thể thiếu. Đôi khi thiết bị này được tích hợp trên một thiết bị khác như Amply.

• Processor – Với những dàn âm thanh đơn giản thì thường ít sử dụng các bộ xử lí tín hiệu.

Đây là những cách kết nối dàn âm thanh hội trường đúng kỹ thuật mà Minh trí Audiopro  gợi ý đến cho bạn. Điều quan trọng nhất là bạn hiểu về chúng để có thể tự tay thao tác. Chúc các bạn thành công!
