MÁCH BẠN CÁCH HÀN DÂY TÍN HIỆU KHÔNG BỊ SÔI

Khi sử dụng thiết bị âm thanh thì phần dây jack để kết nối các thiết bị lại với nhau là không thể thiếu. Nhưng dây dẫn kết nối là những dây được làm bằng vật liệu mềm dẻo nên việc bị đứt dây hay hư hỏng là điều thường xuyên xảy ra. Trong trường hợp bạn mua một dàn âm thanh về nhà hay bạn đi lắp đặt ở đâu đó mà dây jack gặp vấn đề. Thay vì mất thời gian đi mua dây thì bạn hãy tự tim hiểu cách hàn một số loại dây jack âm thanh bình thường để có thể tự xử lý trong những trường hợp cần thiết nhé.

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Có 3 quy ước về màu sắc của lõi dây tín hiệu âm thanh:

• Sợi dây mày đỏ ⇔ dây cực dương (+)

• Sợi dây màu xanh ⇔ dây cực âm (-)

• Sợi dây màu nâu hoặc đen ⇔ dây mass

1. Cách hàn jack cano với jack 6 ly

dùng 1 sợi dây có 3 lõi:

Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

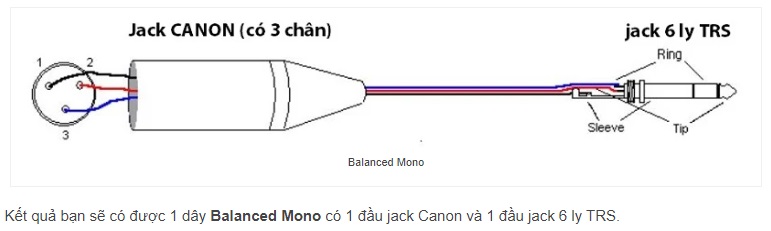

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

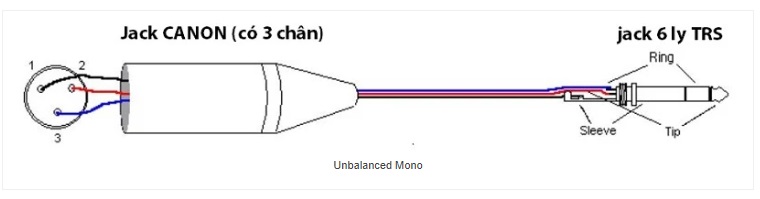

2. Jack CANON  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

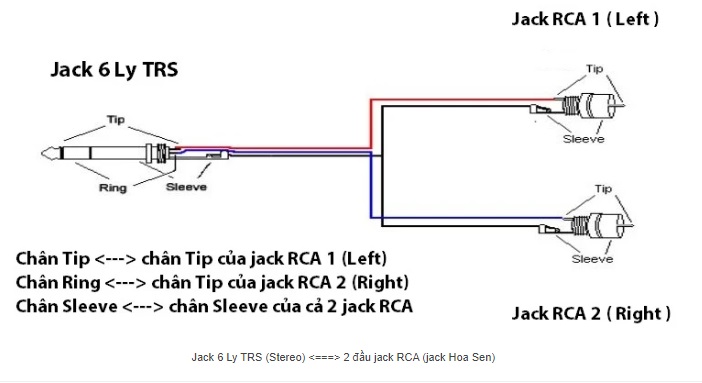

3.  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

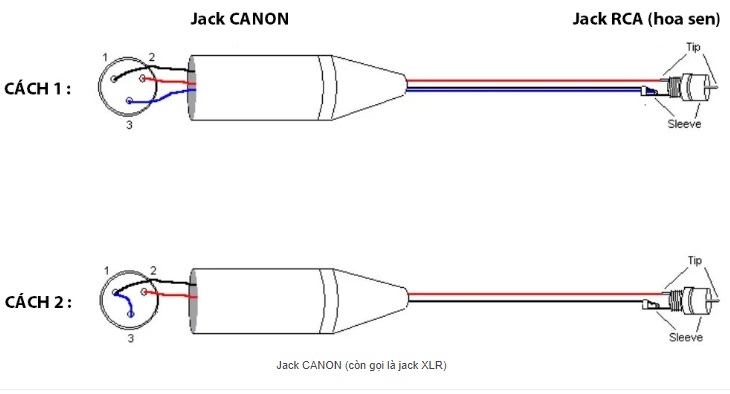

4. Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

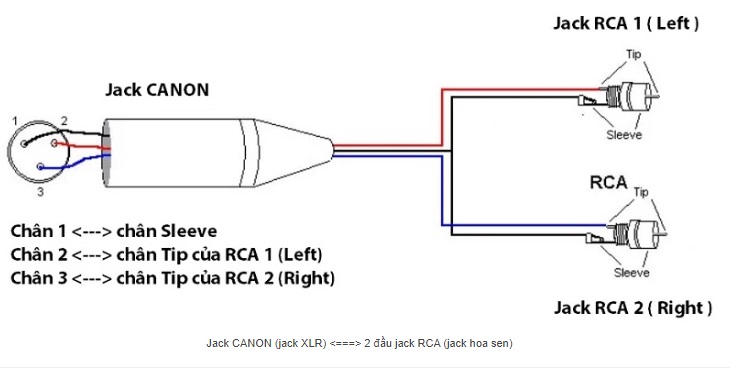

5.  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

==> Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu âm thanh nhé.
